Leitungsträger- Bohrschablonen Set

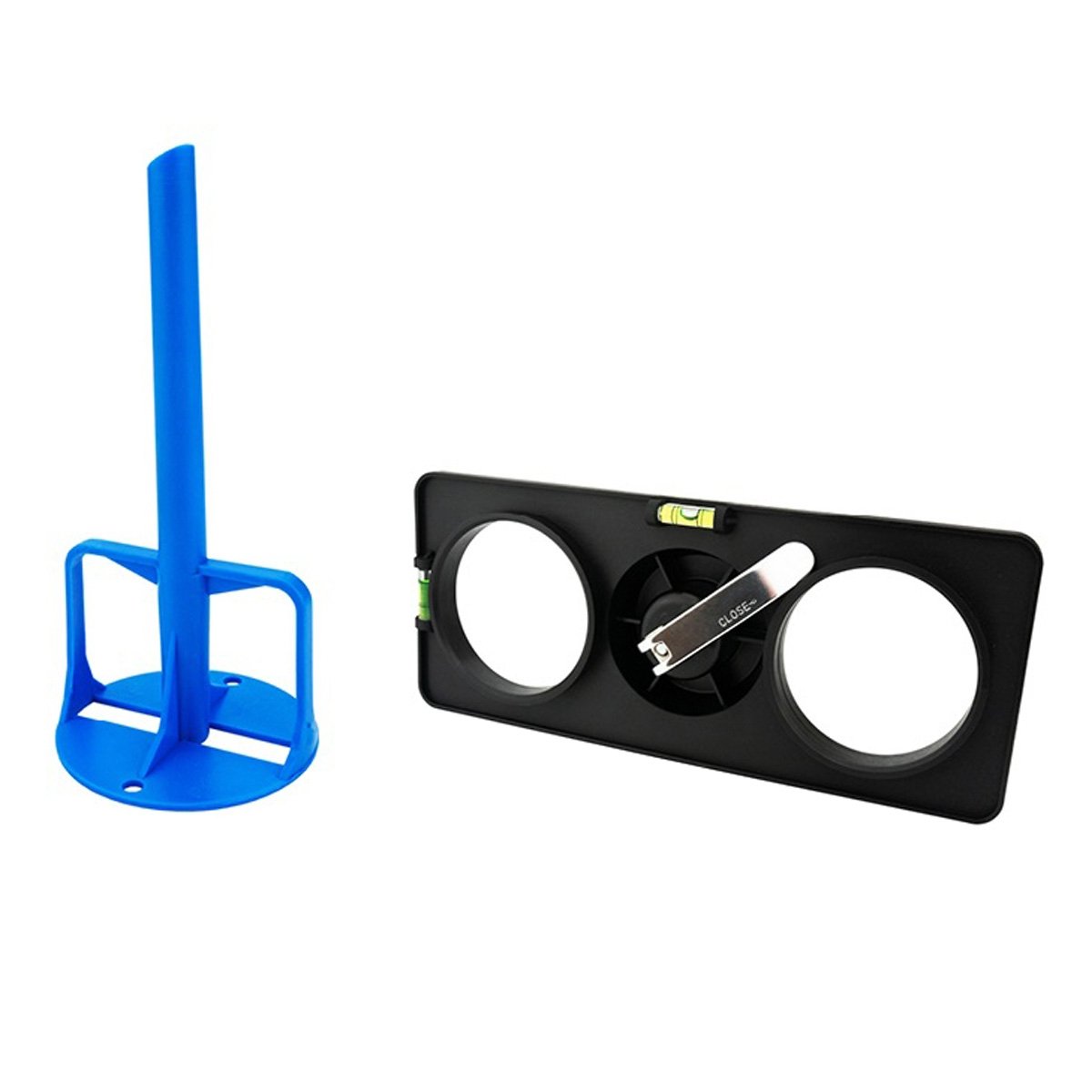

Leitungsträger inkl. Klebescheibe mit Bohrschablone
Vorteile
  • Elektrokabel ohne Suchbohrungen finden
  • Zentrierbohrloch zum Ausbohren der Dose
  • Schnelle Befestigung mit Klebescheibe
  • Zweite Messung auf fertiger Wand entfällt
  • VPE: 1 Set
Artikel Infos
  • Artikel:
    Leitungsträger- Bohrschablonen Set
  • P001-B
  • 4260182063477
  • 246,77 € pro Set (zzgl. MwSt.)

    Leitungsträger - Praktischer Helfer für Trockenbauer und Elektriker

    Der 13,5 cm lange Leitungsträger markiert die zu installierende Dose auf der zweiten Trockenbauwand. Der Leitungsträger wird an der ersten Gipskartonwand aufgeklebt. Der angeschrägte Dorn durchsticht die Dämmung sowie die zweite Trockenbauwand, sodass die Platzierung der ersten Dose eindeutig sichtbar wird, eine zweite Messung auf der fertigen Wand entfällt. Der Dorn dient gleichzeitig als Zentrierbohrloch zum Ausbohren der Dose- ganz ohne Suchbohrung. Für noch mehr Zeitersparnis enthält das Set die praktische Hohlwand Bohrschablone.



    Montage, Anwendungsmöglichkeiten
    Vorschau: Klebescheibe auf Leitungsträger kleben und Schutzfolie abziehen.

    Klebescheibe auf Leitungsträger kleben und Schutzfolie abziehen.

    Vorschau: Leitungsträger auf Trockenwand befestigen und Leitungen oder Rohre durch Bügel führen.

    Leitungsträger auf Trockenwand befestigen und Leitungen oder Rohre durch Bügel führen.

    Vorschau: Angeschrägten Dorn durch Gipskartonplatte drücken, ggf. vorher mit Hammer Loch einschlagen.

    Angeschrägten Dorn durch Gipskartonplatte drücken, ggf. vorher mit Hammer Loch einschlagen.

    Vorschau: Leitungsträger mit Zange bündig zur Wand abzwicken.

    Leitungsträger mit Zange bündig zur Wand abzwicken.

    Vorschau: Dosenfräser im Zentrierbohrloch ansetzen und Loch ausfräsen. Bohrkern durch Linkslauf der Bohrmaschine auswerfen lassen.

    Dosenfräser im Zentrierbohrloch ansetzen und Loch ausfräsen. Bohrkern durch Linkslauf der Bohrmaschine auswerfen lassen.

    Vorschau: Leitungsträger mit befestigten Kabeln oder Rohr aus der Öffnung ziehen.

    Leitungsträger mit befestigten Kabeln oder Rohr aus der Öffnung ziehen.

    Vorschau: Hohlwanddose montieren, Einbaugerät oder Steckdose installieren.

    Hohlwanddose montieren, Einbaugerät oder Steckdose installieren.

    Vorschau: Einfache Deckenmontage zur Leitungsführung: aufkleben und fertig!

    Einfache Deckenmontage zur Leitungsführung: aufkleben und fertig!

    Technische Daten

    Set bestehend aus: 100xP001 Leitungsträger mit Klebestreifen
    1xP102 Bohrschablone für Hohlwanddose

    Leitungsträger:

    Material Polypropylen (PP) Regranulat
    Durchmesser Befestigungsgrundplatte 60 mm
    Durchmesser Fixierbohrloch innen 6 mm
    Durchmesser Klebescheibe 60 mm
    Durchmesser Dorn aussen 10 mm
    Länge Dorn 135 mm
    Höhe Haltebügel 45 mm
    Klebescheibe doppelseitig
    Schaumschicht 1 mm
    Volle Klebekraft nach 12 Stunden Verarbeitung ab 5°C +

    Bohrschablone:

    Material PVC
    für Standardbohrlochabstand 71mm
    mit 2 Wasserwaagen zur genauen Ausrichtung
    Länge: 240 mm
    Breite: 100 mm
    Tiefe: ca. 60 mm.
    mit Schnellspannfunktion
