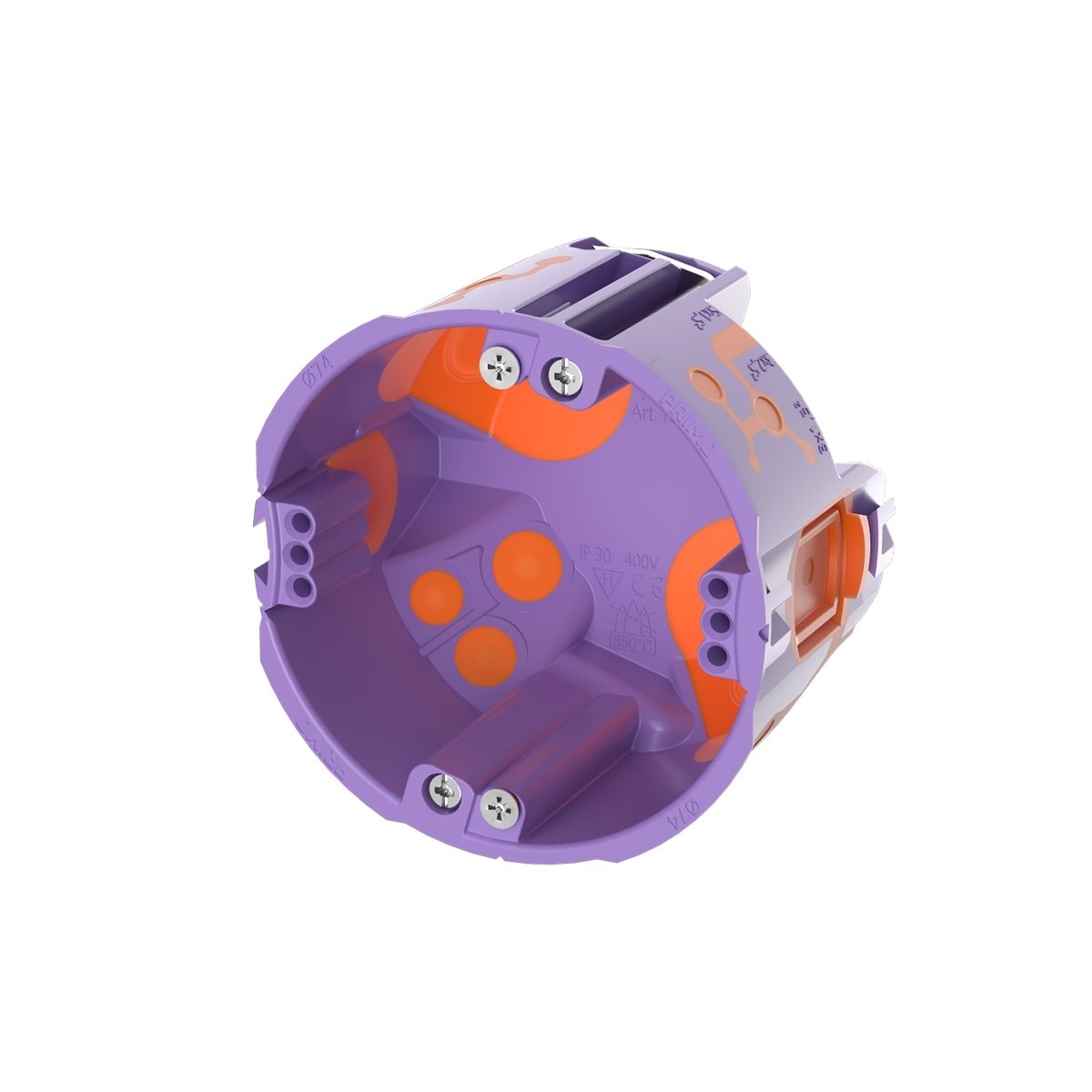

Qnect Hohlwand Schallschutz Gerätedose 49 mm, luftdicht, halogenfrei





- Einsatz als Gerätedose und Schallschutzdose
- Deutlich mehr Klemmraum durch Ø 74 mm
- 49 mm tief
- Luftdicht & halogenfrei
- Werkzeuglose Rohr- und Kabeleinführung
- SCS-Verbindungstechnik = feste Verbindung und einfache Durchverdrahtung ohne Verbindungsstutzen
- Drei Schraubdome für flexible Ausrichtung der Geräte
- Sichere Fixierung durch Leitungsrückhaltung
- Geeignet für Plattenstärke 0 – 37 mm
- Für Schallschutzwände bis 58 dB bei einer Wandstärke von 100 mm
- VPE: 25 Stück
Qnect Hohlwand Schallschutz Gerätedose 49 mm, luftdicht, halogenfrei
Schallschutz, halogenfrei und luftdicht in einer Dose! Mit der Qnect Hohlwand Schallschutz Gerätedose gelingt die Installation im Trockenbau mit einem Schallschutz bis 58 dB schneller als je zuvor. Dabei ist es egal, ob es sich um einseitige Dosen, versetzte Dosen oder gegenüberliegende Dosen handelt. Durch ihre Tiefe von 49 mm eignet sich die Qnect Hohlwanddose Schallschutz ideal für enge Wandaufbauten. Mit einem Durchmesser von 74 mm bietet die Gerätedose außerdem deutlich mehr Klemmraum als herkömmliche Hohlwanddosen. Bei Mehrfachkombinationen können die Schalterdosen in Holzständerwänden oder Rigips dadurch auch im genormten Kombinationsabstand von 71 mm fest miteinander verbunden werden. Die SCS-Verbindungstechnik mit großflächiger Verbindungsmembran inklusive Cable-Plopp-Technik ermöglicht anschließend ein einfaches Durchverdrahten ohne Verbindungsstutzen. Die Qnect Hohlwanddose Schallschutz ist auch mit einer Tiefe von 62 mm erhältlich.
Erste Dose anzeichnen und ein 74 mm Bohrloch einbringen.
Einfaches Entfernen der Bohrkerne durch Bohr-Fixx (P779).
Bei Bedarf weitere Löcher anzeichnen und ausfräsen.
Optional: Weitere Bohrlöcher zeitsparend und messgenau mit der Bohrschablone (P102-74) ausfräsen.
Vor dem Einsetzen, die Dosen durch die stabile SCS-Verbindungstechnik miteinander verbinden.
Rohreinführungen durch Rohr-Plopp öffnen oder Kabel durch die Cable-Plopp-Technik direkt einführen.
Werkzeuglos das Rohr einführen. Sichere Rohrfixierung durch die Membrantechnik.
Dosen in die Bohrlöcher einsetzten und die Schrauben festziehen.
Perfekt geeignet für den Einsatz in engen Wandaufbauten.
Für Schallschutzwände (100 mm Wandstärke) bis 58 dB, auch bei gegenüberliegendem Einbau der Dosen.
Einfache und zeitsparende Durchverdrahtung dank großflächiger Verbindungsmembran möglich.
Gerät einsetzen und verbinden.
Geräte durch integrierte Schrauben befestigen.
Fertige Installation.
Material: Schalloptimiertes PP und TPE
Durchmesser: 74 mm
Einbautiefe: 47 mm
Tiefe: 49 mm
Anzahl Kabeleinführungen: 6
Anzahl Rohreinführungen: 2x bis M25
Schraubdome: 2x3
Kombinationsabstand nach Norm (71 mm)
Schallschutz bis 58 dB bei einer Wandstärke von 100 mm
VPE: 25 Stück
