Qnect HWD-Set-1

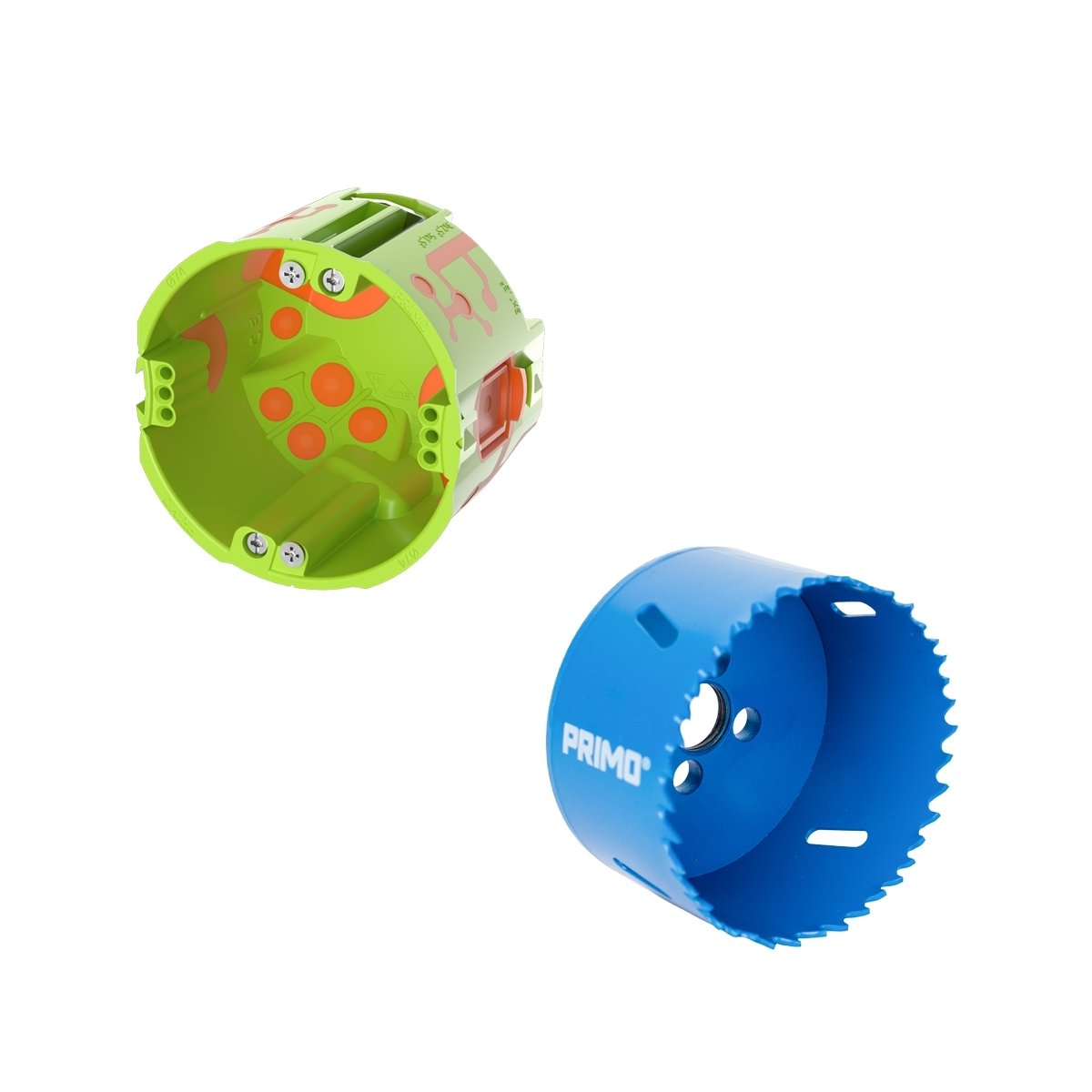

- Inhalt: 200 Stück Qnect Hohlwand Geräte-V-Dose 62 mm (P201-01) und 1 Stück Lochsäge 74 mm für Bohr-Fixx (P797-74)
- Einsatz als Gerätedose, Geräteverbindungsdose, Schalterdose, Steckdose
- Deutlich mehr Klemmraum durch Ø 74 mm
- 62 mm tief
- Luftdicht & halogenfrei
- Werkzeuglose Rohr- und Kabeleinführung
- SCS-Verbindungstechnik = feste Verbindung und einfache Durchverdrahtung ohne Verbindungsstutzen
- Drei Schraubdome für flexible Ausrichtung der Geräte
- Sichere Fixierung durch Leitungsrückhaltung
- Geeignet für Plattenstärke 0 – 37 mm
- VPE: 1 Set
Qnect HWD-Set-1
Das Hohlwanddosen-Set besteht aus: 200 Stück Qnect Hohlwand Geräte-V-Dose 62 mm (P201-01) und 1 Stück Lochsäge 74 mm für Bohr-Fixx (P797-74). Mit einer Tiefe von 62 mm und einem Durchmesser von 74 mm bietet die halogenfreie und luftdichte Qnect Hohlwanddose für Trockenbau deutlich mehr Klemmraum als herkömmliche Installationsdosen. Bei Mehrfachkombinationen können die Geräteverbindungsdosen in Holzständerwänden oder Rigips dadurch auch im genormten Kombinationsabstand von 71 mm fest miteinander verbunden werden. Die SCS-Verbindungstechnik mit großflächiger Verbindungsmembran inklusive Cable-Plopp-Technik ermöglicht anschließend ein einfaches Durchverdrahten ohne Verbindungsstutzen. Für Installationen mit Schallschutz empfehlen wir die Qnect Hohlwanddose Schallschutz. Beide Varianten sind auch mit einer Tiefe von 49 mm erhältlich.
Erste Dose anzeichnen und ein 74 mm Bohrloch einbringen.
Einfaches Entfernen der Bohrkerne durch Bohr-Fixx (P779).
Bei Bedarf weitere Löcher anzeichnen und ausfräsen.
Optional: Weitere Bohrlöcher zeitsparend und messgenau mit der Bohrschablone (P102-74) ausfräsen.
Vor dem Einsetzen, die Dosen durch die stabile SCS-Verbindungstechnik miteinander verbinden.
Rohreinführungen durch Rohr-Plopp öffnen oder Kabel durch die Cable-Plopp-Technik direkt einführen.
Werkzeuglos das Rohr einführen. Sichere Rohrfixierung durch die Membrantechnik.
Dosen in die Bohrlöcher einsetzen und die Schrauben festziehen.
Perfekt geeignet für den Einsatz in engen Wandaufbauten.
Einfache und zeitsparende Durchverdrahtung dank großflächiger Verbindungsmembran möglich.
Gerät einsetzen und verbinden.
Geräte durch integrierte Schrauben befestigen.
Fertige Installation.
Inhalt: 200 Stück Qnect Hohlwand Geräte-V-Dose 62 mm (P201-01) und 1 Stück Lochsäge 74 mm für Bohr-Fixx (P797-74)
Material: PP + TPE
Durchmesser Dose: 74 mm
Einbautiefe: 60 mm
Tiefe: 62 mm
Anzahl Kabeleinführungen: 10
Anzahl Rohreinführungen: 2x bis M25
Schraubdome: 2x3
Kombinationsabstand Nach Norm (71 mm)
Durchmesser Lochsäge: 74 mm
Schnitttiefe Lochsäge: 40 mm
VPE: 1 Set
