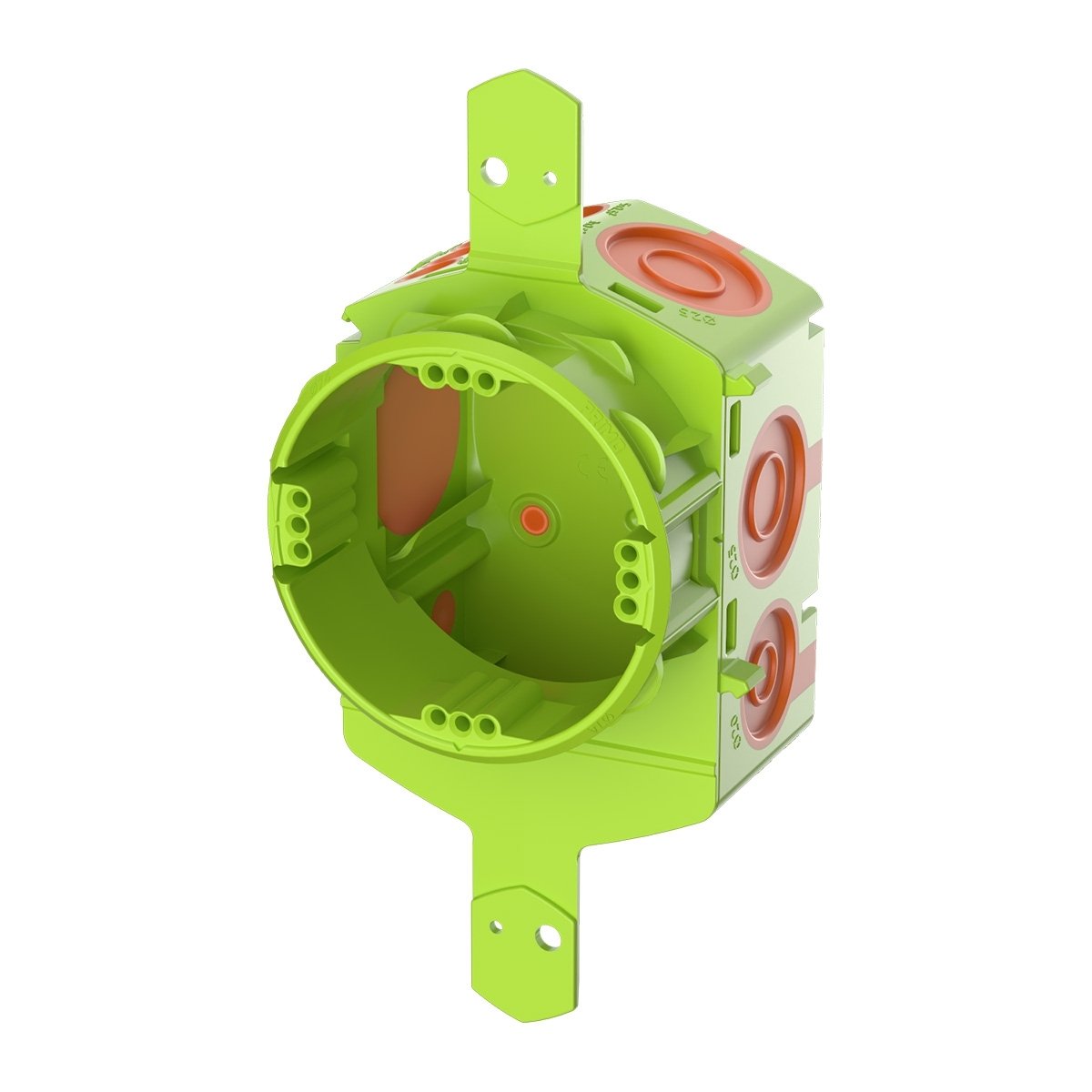

UniQ Hohlwand Geräte-V-Dose 73 mm, luftdicht, halogenfrei

Erste Dose anzeichnen und ein 74 mm Bohrloch auf der Vorderseite einbringen.

Einfaches Entfernen der Bohrkerne durch Bohr-Fixx (P779).

Bei Bedarf weitere Löcher anzeichnen und ausfräsen.

Optional: Weitere Bohrlöcher zeitsparend und messgenau mit der Bohrschablone (P102-74) ausfräsen.

Vor dem Setzen der Dose, Kabel durch werkzeuglose Cable-Plopp-Technik in der Membran, einführen. Anschließend die Dose von der Rückseite ins Bohrloch setzen.

Danach kann die Dose durch integrierte Markierungen positionsgenau ausgerichtet werden.

Die Rastzähne am Deckel fixieren die Dose in der Wand.

Bei Doppelsteckdosen können die Hohlwanddosen vor dem Setzen durch die SCS-Verbindungstechnik miteinander verbunden werden.

Membran mit dem Cuttermesser öffnen und Rohre werkzeuglos einführen.

Das Rohr wird durch den Rohrgrip in der Dose fixiert. Dadurch entfällt das Rohrkürzen und das Rohr bleibt sicher in der Dose fixiert.

Dose von hinten einsetzen und die Durchverdrahtung dank großflächiger Verbindungsmembran von der Vorderseite vornehmen.

Bei Bedarf kann der SCS-Verbindungssteg ausgebrochen werden.

Somit können vorverdrahtete Geräte einfach installiert werden.

Geräte können flexibel durch die 4x3 Schraubdome ausgerichtet und befestigt werden.

Fertige Installation.
