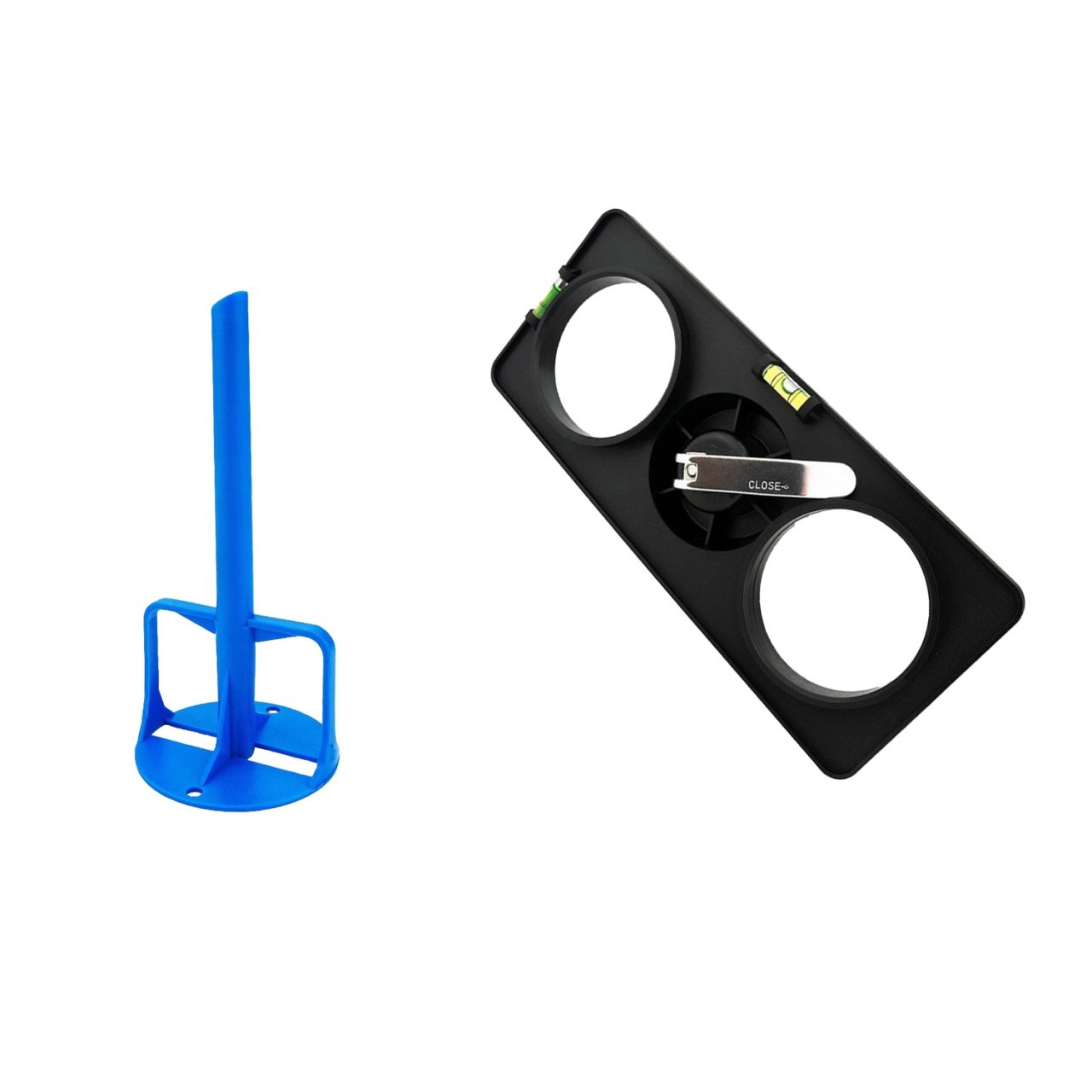

Leitungsträger-Bohrschablonen-Set


 Vorteile
 Elektrokabel ohne Suchbohrungen finden
Zentrierbohrloch zum Ausbohren der Dose
Schnelle Befestigung mit Klebescheibe
Zweite Messung auf fertiger Wand entfällt
VPE: 1 Set

 Artikel Infos
 Artikel:
 Leitungsträger-Bohrschablonen-Set
  Art.-Nr.:
  P001S
  EAN-Nr.:
  4260182067130
   908,12 €  pro Set (zzgl. MwSt.)



Schließen

Leitungsträger-Bohrschablonen-Set

Der 13,5 cm lange Leitungsträger markiert die zu installierende Dose auf der zweiten Trockenbauwand. Der Leitungsträger wird an der ersten Gipskartonwand aufgeklebt. Der angeschrägte Dorn durchsticht die Dämmung sowie die zweite Trockenbauwand, sodass die Platzierung der ersten Dose eindeutig sichtbar wird, eine zweite Messung auf der fertigen Wand entfällt. Der Dorn dient gleichzeitig als Zentrierbohrloch zum Ausbohren der Dose- ganz ohne Suchbohrung. Für noch mehr Zeitersparnis enthält das Set die praktische Hohlwand Bohrschablone.

Montage, Anwendungsmöglichkeiten

Klebescheibe auf Leitungsträger kleben und Schutzfolie abziehen.

Leitungsträger auf Trockenwand befestigen und Leitungen oder Rohre durch Bügel führen.

Angeschrägten Dorn durch Gipskartonplatte drücken, ggf. vorher mit Hammer Loch einschlagen.

Leitungsträger mit Zange bündig zur Wand abzwicken.

Dosenfräser im Zentrierbohrloch ansetzen und Loch ausfräsen. Bohrkern durch Linkslauf der Bohrmaschine auswerfen lassen.

Leitungsträger mit befestigten Kabeln oder Rohr aus der Öffnung ziehen.

Hohlwanddose montieren, Einbaugerät oder Steckdose installieren.

Einfache Deckenmontage zur Leitungsführung: aufkleben und fertig!

Schließen

Technische Daten

Set bestehend aus:

550 Stück Leitungsträger (P001)
550 Stück Klebescheibe (P005)
1 Stück Bohrschablone (P102)

Leitungsträger:

Material Polypropylen (PP) Regranulat
Durchmesser Befestigungsgrundplatte 60 mm
Durchmesser Fixierbohrloch innen 6 mm
Durchmesser Klebescheibe 60 mm
Durchmesser Dorn aussen 10 mm
Länge Dorn 135 mm
Höhe Haltebügel 45 mm
Klebescheibe doppelseitig
Schaumschicht 1 mm
Volle Klebekraft nach 12 Stunden Verarbeitung ab 5°C +

Bohrschablone:

Material PVC
für Standardbohrlochabstand 71mm
mit 2 Wasserwaagen zur genauen Ausrichtung
Länge: 240 mm
Breite: 100 mm
Tiefe: ca. 60 mm.
mit Schnellspannfunktion

Klebescheibe:

Durchmesser: 50 mm
Doppelte Klebeseite
Volle Klebekraft nach 12 Stunden
Verarbeitung ab + 5°C
