Multidose
- Perfekt für Altbausanierung
- Für alle Installationsarten geeignet
- Immer putzbündig
- Zentrierbohrloch zum Ausbohren der Dose
- Passt sich an Putzstärke an
- VPE: 25 Stück
Multidose - der Allrounder, für Altbausanierung, Unterputz, Trockenputz oder Hohlwände

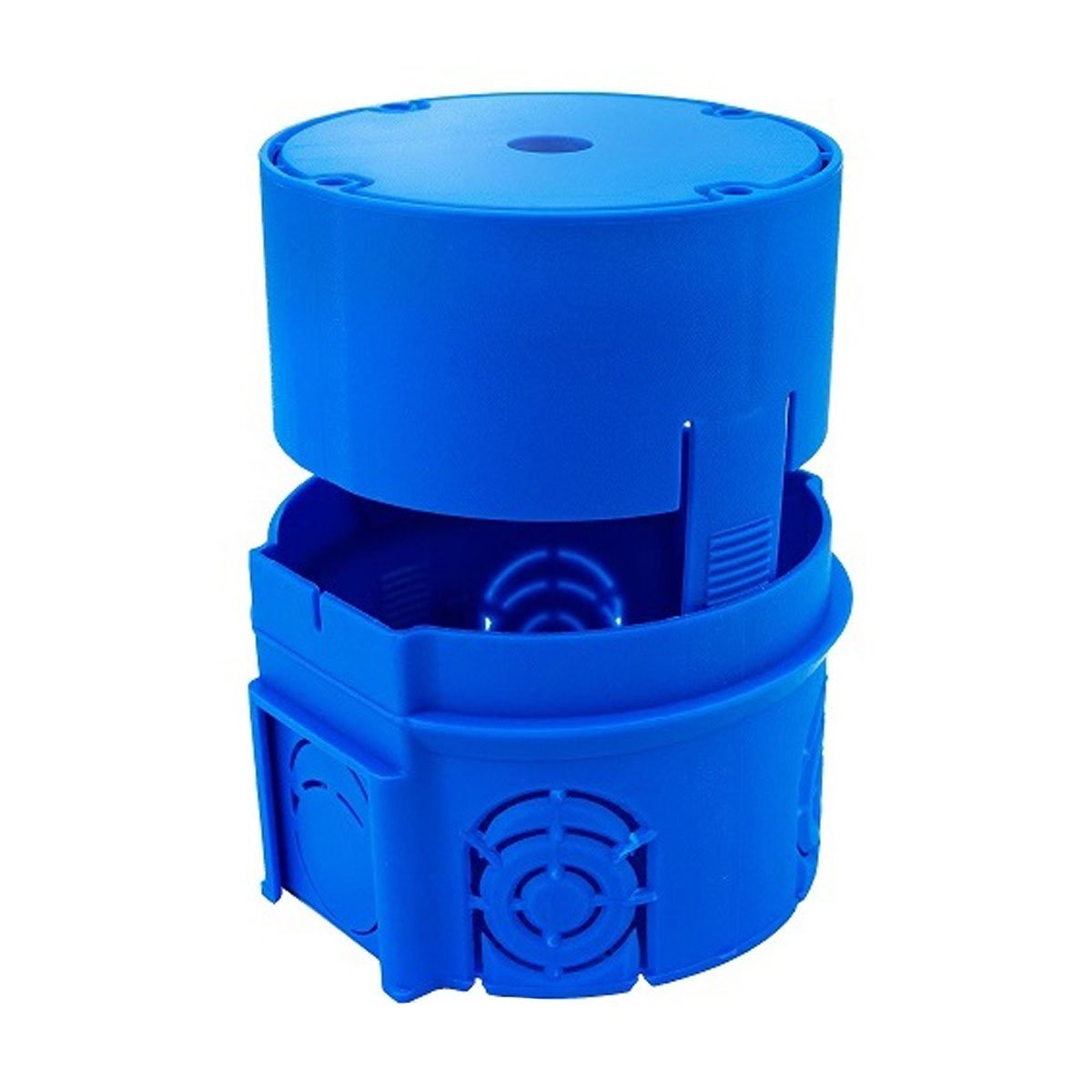

Die Multidose besteht aus zwei Teilen: dem Unterteil sowie dem Standarddeckel, die beide mit ineinandergreifenden Rastzähnen konstruiert sind. Der Putzer drückt den Deckel beim Verputzen auf die benötigte Höhe. Die Dose wird dadurch vor allem bei der Altbausanierung ohne Putzausgleichsring immer putzbündig installiert. Bei der Unterputzinstallation empfehlen wir die Verwendung der wiederverwendbaren Putzfeder, Suchbohrungen in Hohlwänden entfallen bei der Verwendung des Bohrdeckels.
Unterputzmontage: Bohrloch für Dosenunterteil fräsen. Dosenunterteil bündig setzen, Leitungen und Rohre einführen.
Die Putzfeder (P004) in das Dosenoberteil einsteckenstecken.
Oberteil in Unterteil einrasten lassen, damit es ca. 2,5 bis 3 cm vorsteht.
Wand verputzen und Oberteil bündig eindrücken.
Deckel mit einem Hammerschlag öffnen. Die Dose muss nach dem Verputzen nicht gesucht werden. Zudem entfallen nacharbeiten wie die Montage von Ausgleichsringen und das Verspachteln des beschädigten Putzes.
Trockenputzmontage: Bohrloch für Dosenunterteil fräsen. Dosenunterteil bündig setzen, Leitungen und Rohre einführen. Bohrdeckel (P003) auf das Dosenunterteil aufstecken.
Gipskartonplatte andrücken, bis Dorn durchtritt.
Hohlwandmontage: Klebescheibe (P005) auf das Unterteil kleben, Schutzfolie abziehen.
Dosenunterteil mit der Klebefläche auf die Trockenbauwand kleben und Leitungen oder Rohre einführen.
Bohrdeckel (P003) aufstecken und Dämmwolle einlegen.
Gipskartonplatte andrücken, bis Dorn durchtritt.
Mit Dosenfräser Loch ausfräsen und Bohrdeckel entfernen. Dosenoberteil putzbündig einrasten.
Deckel mit Hammerschlag ausbrechen und Einbaugerät / Steckdose installieren.
Norm-Kombinationsabstand 71 mm
Zahnverrastung: Ja
Kombinierbar: Ja
Leitungsübergang Vollisoliert bei Kombination
Durchmesser Unterteil 69 mm
Durchmesser Oberteil mit Putzdeckel 64 mm
Einbauöffnung 60 mm
Tiefe (verstellbar) 58 mm - 75 mm
Ausbrechöffnungen für Leitungen und Rohre 20 mm / 25 mm
Durchmesser Bohrdeckel 68 mm
Randtiefe Bohrdeckel 68 mm
Randtiefe Bohrdeckel 6 mm
Durchmesser Dorn innen 6 mm
Dornlänge Bohrdeckel 30 mm
für einfach Beplankungen bis 5 cm
Querschnitt (1,5 mm) 6 Klemmen, 20 Leiter Querschnitt (2,5 mm) 5 Klemmen, 15 Leiter
VPE: 25 Stück
