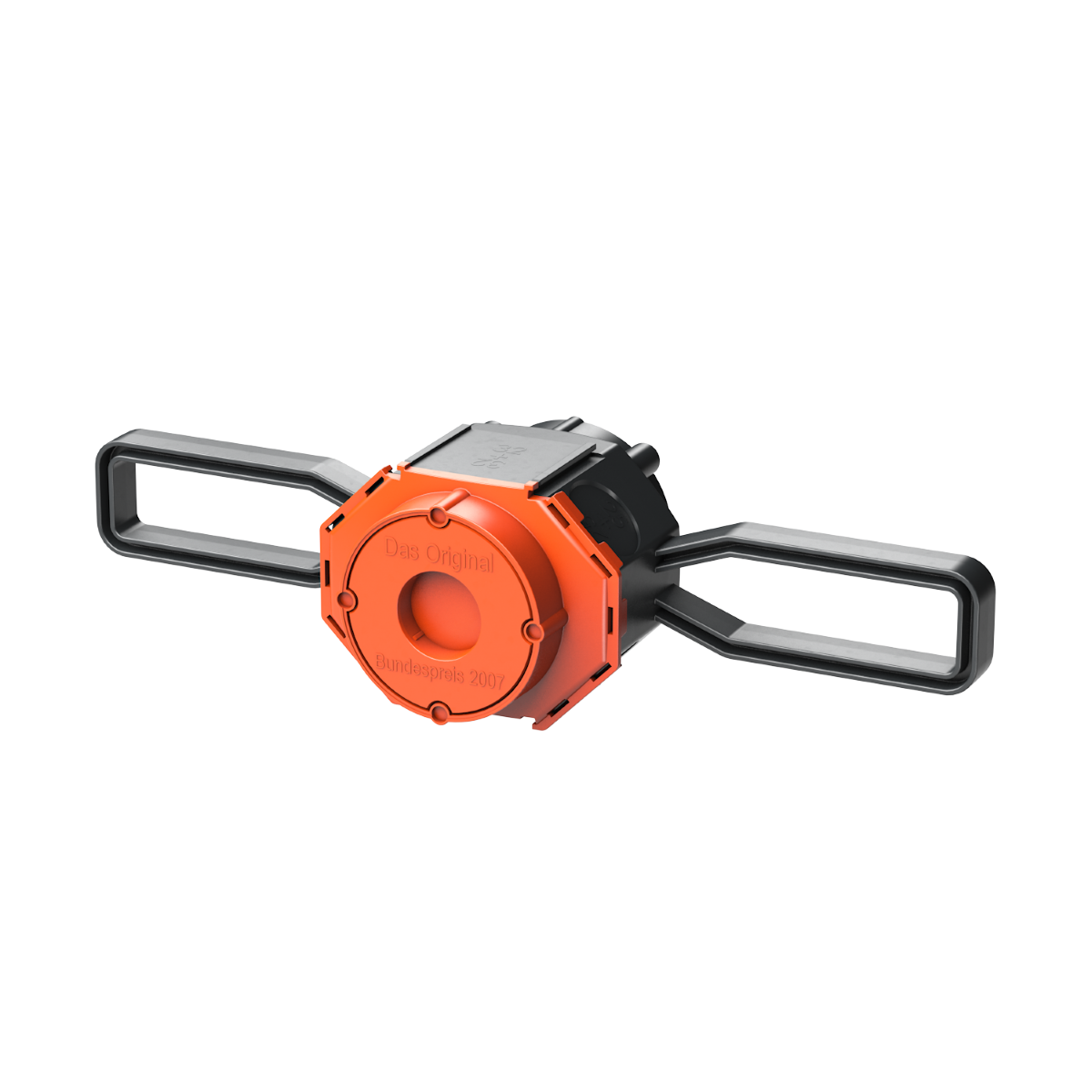

Flügelbetondose 2.0
![650°C](/themes/Frontend/PrimoPP2023/frontend/_public/src/img/icons/zertifikate/650_c.jpg)
![CE Prüfzeichen](/themes/Frontend/PrimoPP2023/frontend/_public/src/img/icons/zertifikate/ce_pruefzeichen.jpg)
![Halogenfrei](/themes/Frontend/PrimoPP2023/frontend/_public/src/img/icons/zertifikate/halogenfrei.jpg)
![VDE](/themes/Frontend/PrimoPP2023/frontend/_public/src/img/icons/zertifikate/vde.jpg)
- Rohreinführung M20/M25/M32
- Optional ohne oder mit Flügel zur Befestigung an Stahlarmierung
- SCS-Verbindungstechnik für feste Verbindung
- 70% mehr Klemmraum
- Einsetzbar als Geräteverbindungs-, Flügelbeton-, oder Elektronikdose
- Montage ohne Gegenlager
- VPE: 50 Stück
Flügelbetondose 2.0
Die Kombi-Rohreinführungen M20/M25/M32 der Flügelbetondose 2.0 werden ausgestanzt oder gebohrt. Der Dosendeckel wird auf der Baustelle auf die Schalung genagelt. Durch die besondere Form steht bei der Installation 70% mehr Klemmraum zur Nutzung als Elektronikdose zur Verfügung. Zur Öffnung der Rohreinführungen empfehlen wir den Stufenschälbohrer. Kein Werkzeug zur Hand? In diesem Fall lohnt sich der Einsatz der Primo Membrandose für die werkzeuglose Rohreinführung.
Löcher für Installationsrohre mit einer Stanzzange ausstanzen oder mit einem Stufenbohrer ausbohren. Rohre M20/M25 oder M32 einführen.
Flügel geben 15 cm Normabstand zur Türschalung vor.
Für unterschiedliche Betondeckungen kann die Betondose um 180 Grad gedreht werden.
Flügel mit Draht an der Stahlarmierung befestigen.
Flexible Flügel passen sich der jeweiligen Betondeckung an.
Für Betondeckungen zwischen 20-40 mm oder...
...Betondeckungen zwischen 40-60 mm geeignet.
Nach der Betonage kann der Deckel durch einen Hammerschlag geöffnet werden.
Bietet mehr Klemmraum durch 8-eckige Bauform. Kann als Elektronikdose verwendet werden.
Vorkonfektionierte Leitungen können durch M32 Großrohreinführung installiert werden.
Fertige Installation.
Für Betondeckungen von 20-60 mm
Normabstand 15 cm zur Türschalung
Rohreinführung: 6 Rohr / Kabeleinührungen bis M25 davon 2 Rohreinführungen bis M32 möglich
Anreihbar mit einem Kombinationsabstand von 71 mm - feste Verbindung durch SCS Technik
Als Elektronikdose verwendbar
Material: Kunststoff (Polypropylen)
Schutzart IP 30
VPE: 50 Stück
![P523-Stanzzange-für-M20-Rohr-1 P523-Stanzzange-für-M20-Rohr-1](https://produkte.primo-gmbh.com/media/image/da/b8/c2/P523-Stanzzange-fuer-M20-Rohr-1_1280x1280.jpg, https://produkte.primo-gmbh.com/media/image/26/07/b9/P523-Stanzzange-fuer-M20-Rohr-1_1280x1280@2x.jpg 2x)
- 50 % weniger Kraftaufwand
- Wechselbare Stanzeinsätze
- Stanzgrößen für Einführungsöffnungen M20 / M25
- Müheloses Stanzen in Betonbaudosen und Kästen
- VPE: 1 Stück
![Stanzzange für M25 Rohr mit verbesserten Stanzeinsatz Stanzzange für M25 Rohr mit verbesserten Stanzeinsatz](https://produkte.primo-gmbh.com/media/image/2f/89/bc/P647-Stanzzange-fuer-M25-Rohr-1_1280x1280.jpg, https://produkte.primo-gmbh.com/media/image/da/cd/b3/P647-Stanzzange-fuer-M25-Rohr-1_1280x1280@2x.jpg 2x)
- 50 % weniger Kraftaufwand
- Wechselbare Stanzeinsätze
- Stanzgrößen für Einführungsöffnungen M25
- Müheloses Stanzen in Betonbaudosen und Kästen
- VPE: 1 Stück
![P577-Rohr-(M)-20,-750-N-Halogenfrei-Blau-1 P577-Rohr-(M)-20,-750-N-Halogenfrei-Blau-1](https://produkte.primo-gmbh.com/media/image/bb/22/e7/P577-Rohr-M-20-750-N-Halogenfrei-Blau-1_1280x1280.jpg, https://produkte.primo-gmbh.com/media/image/41/06/45/P577-Rohr-M-20-750-N-Halogenfrei-Blau-1_1280x1280@2x.jpg 2x)
- Temperaturbeständig von -25° C bis +105° C
- Flammwidrig und selbstverlöschend
- Biegsam
- Gleitfähige Innenbeschichtung für leichtes Einschieben
- Hohe Zeitersparnis
- Halogenfrei
- VPE: 100 Stück
![P589-Rohr-(M)-20,-750-N--5-bis-+105-Grad-Grau-1 P589-Rohr-(M)-20,-750-N--5-bis-+105-Grad-Grau-1](https://produkte.primo-gmbh.com/media/image/fa/ee/e4/P589-Rohr-M-20-750-N-5-bis-105-Grad-Grau-1_1280x1280.jpg, https://produkte.primo-gmbh.com/media/image/96/fe/3b/P589-Rohr-M-20-750-N-5-bis-105-Grad-Grau-1_1280x1280@2x.jpg 2x)
- Temperaturbeständig von -5° C bis +105° C
- Flammwidrig und selbstverlöschend
- Biegsam
- Gleitfähige Innenbeschichtung für leichtes Einschieben
- Hohe Zeitersparnis
- VPE: 100 Stück
![Membrandose M1 60 - für Ortbeton oder Werksfertigung Membrandose M1 60 - für Ortbeton oder Werksfertigung](https://produkte.primo-gmbh.com/media/image/f9/b6/ea/P760-Membrandose-M1-60-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/bd/e9/44/P760-Membrandose-M1-60-1_1280x1280@2x.png 2x)
- Einbautiefe: 85mm
- Membrantechnik mit Rohrgrip
- Werkzeuglose Rohreinführung M20/M25/M32
- Absolut betondicht
- Sicher zugentlastet
- Kein Rohr abschneiden
- Flügel zur Befestigung an Stahlarmierung separat erhältlich
- SCS-Verbindungstechnik = feste Verbindung und einfache Durchverdrahtung
- 70% mehr Klemmraum
- 5-in-1 Dose: Geräteverbindungs-, Flügelbeton-, Deckenverbindungs-, Großrohr- oder Elektronikdose
- Membrandichtlippe für Sichtbeton
- max. Belastung der Leuchtenhaken nach DIN EN 60670 Freigabe 100N (10kg)
- VPE: 50 Stück
![Flügel für M- und XL-Serie Flügel für M- und XL-Serie](https://produkte.primo-gmbh.com/media/image/7b/7f/72/P761-Fluegel-fuer-M-und-XL-Serie-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/61/f7/52/P761-Fluegel-fuer-M-und-XL-Serie-1_1280x1280@2x.png 2x)
- Normabstand 15cm zu Türschalung
- Zur Befestigung an der Stahlarmierung
- Kein Gegenlager oder Stützelement notwendig
- Betonüberdeckung von 20 - 60mm
- VPE: 50 Stück
![Membrandose M1 35 Membrandose M1 35](https://produkte.primo-gmbh.com/media/image/d3/c5/0b/P763-Membrandose-M1-35-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/de/f9/e1/P763-Membrandose-M1-35-1_1280x1280@2x.png 2x)
- Einbautiefe: 85mm
- Deckel mit Wabenprofil
- 35mm Leuchtenauslass für schmale Leuchtensockel
- Membrantechnik mit Rohrgrip
- Werkzeuglose Rohreinführung M20/M25/M32
- Absolut betondicht
- Sicher zugentlastet
- Kein Rohr abschneiden
- Flügel zur Befestigung an Stahlarmierung separat erhältlich
- SCS-Verbindungstechnik = feste Verbindung und einfache Durchverdrahtung
- 70% mehr Klemmraum
- Membrandichtlippe für Sichtbeton
- max. Belastung der Leuchtenhaken nach DIN EN 60670 Freigabe 100N (10kg)
- VPE: 50 Stück
![P914-Membrandose-M2-60-1 P914-Membrandose-M2-60-1](https://produkte.primo-gmbh.com/media/image/66/24/91/P914-Membrandose-M2-60-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/bd/64/18/P914-Membrandose-M2-60-1_1280x1280@2x.png 2x)
- Einbautiefe: 68mm
- 3-in-1 Dose: Geräteverbindungs-, Flügelbeton- und M 32 Großrohrdose
- Werkzeuglose Kombieinführung M15 - M32
- Absolut betondicht durch Membrantechnologie
- Sichere Zugentlastung durch Rohrgrip
- Keine Nacharbeiten - kein Rohrabschnitt
- SCS-Verbindungstechnik = feste Verbindung, einfache Durchverdrahtung und einfache Installation vorverdrahteter Geräte
- VPE: 50 Stück
![P915-Membrandose-M2-35-1 P915-Membrandose-M2-35-1](https://produkte.primo-gmbh.com/media/image/a5/48/30/P915-Membrandose-M2-35-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/0b/69/bc/P915-Membrandose-M2-35-1_1280x1280@2x.png 2x)
- Einbautiefe: 68mm
- 3-in-1 Dose: Leuchtenauslass-, Flügelbeton- und M 32 Großrohrdose
- Werkzeuglose Kombieinführung M15 - M32
- Absolut betondicht durch Membrantechnologie
- Sichere Zugentlastung durch Rohrgrip
- Keine Nacharbeiten - kein Rohrabschnitt
- SCS-Verbindungstechnik = feste Verbindung, einfache Durchverdrahtung und einfache Installation vorverdrahteter Geräte
- VPE: 50 Stück
![P953-Membrandose-M1-CEE-1 P953-Membrandose-M1-CEE-1](https://produkte.primo-gmbh.com/media/image/33/48/74/P953-Membrandose-M1-CEE-1_1280x1280.png, https://produkte.primo-gmbh.com/media/image/4b/d4/aa/P953-Membrandose-M1-CEE-1_1280x1280@2x.png 2x)
- Einbautiefe: 85mm
- Membrantechnik mit Rohrgrip
- Werkzeuglose Rohreinführung M20/M25/M32
- Absolut betondicht
- Sicher zugentlastet
- Kein Rohr abschneiden
- Flügel zur Befestigung an Stahlarmierung separat erhältlich
- 70% mehr Klemmraum
- IP44 Dichtring nach DIN 60309
- VPE: 10 Stück
