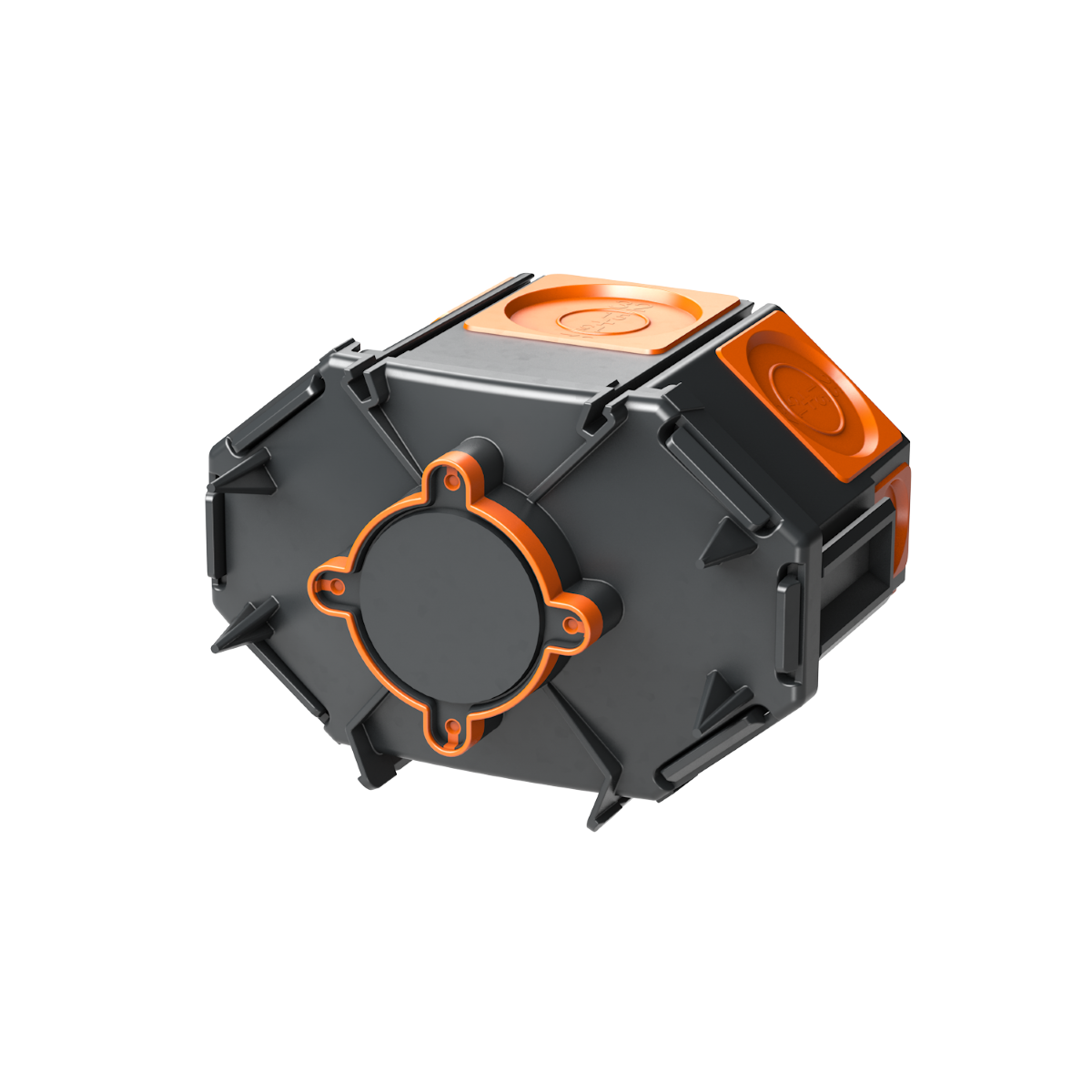

Membrandose M1 35
- Einbautiefe: 85mm
- Deckel mit Wabenprofil
- 35mm Leuchtenauslass für schmale Leuchtensockel
- Membrantechnik mit Rohrgrip
- Werkzeuglose Rohreinführung M20/M25/M32
- Absolut betondicht
- Sicher zugentlastet
- Kein Rohr abschneiden
- Flügel zur Befestigung an Stahlarmierung separat erhältlich
- SCS-Verbindungstechnik = feste Verbindung und einfache Durchverdrahtung
- 70% mehr Klemmraum
- Membrandichtlippe für Sichtbeton
- max. Belastung der Leuchtenhaken nach DIN EN 60670 Freigabe 100N (10kg)
- VPE: 50 Stück
Membrandose M1 35
Als Leuchtenanschlussdose mit Membranen ist bei der Primo Membrandose eine werkzeuglose Kabel- und Rohreinführung für M20, M25 und M32 möglich. Die Membrane umschließt das Rohr absolut betondicht. Der integrierte Rohrgrip hält das Rohr sicher und zugentlastet an der richtigen Stelle. Durch die besondere 8-eckige Form steht bei der Installation 70% mehr Klemmraum zur Verfügung. Der Deckel der Dose wurde auf der Innenseite mit einem Wabenprofil versehen. Der Vorteil: Dübel hängen nicht im Leerraum, sondern werden stabil gehalten. Die schmale 35mm Deckelöffnung eignet sich für Leuchten mit schmalem Leuchtensockel. Die optional erhältlichen Flügel sind für eine Betonüberdeckung von 20 - 60mm geeignet. Ein passender Aufsteckrahmen erweitert die Dose um je 2,5 cm für noch mehr Klemmraum.
Deckel eignet sich durch 35mm Öffnung besonders für Leuchten mit schmalem Leuchtensockel.
Deckel auf die Schalung nageln. Die integrierte Nagelfixierung ermöglicht eine einfache Montage.
Es können beliebig viele Deckel mit einander verbunden werden.
Die SCS-Verbindungstechnik gewährt eine absolut feste Verbindung.
Membrane mit einem Cuttermesser öffnen-
Werkzeuglose Einführung von Kabeln und (starren) Rohren.
• Anreihbar mit genormten Kombinationsabstand von 71 mm
• Feste Verbindung bei Anreihung durch SCS-Technik
• Rohreinführungen:
• 2x M15; 4x M15/M20/M25
⦁ 2x M15/M20/M25/M32
• Für alle gängigen Schaltereinsätze verwendbar
• Material: Polypropylen (Kunststoff) 650°C Glühdraht geprüft
VPE: 50 Stück
