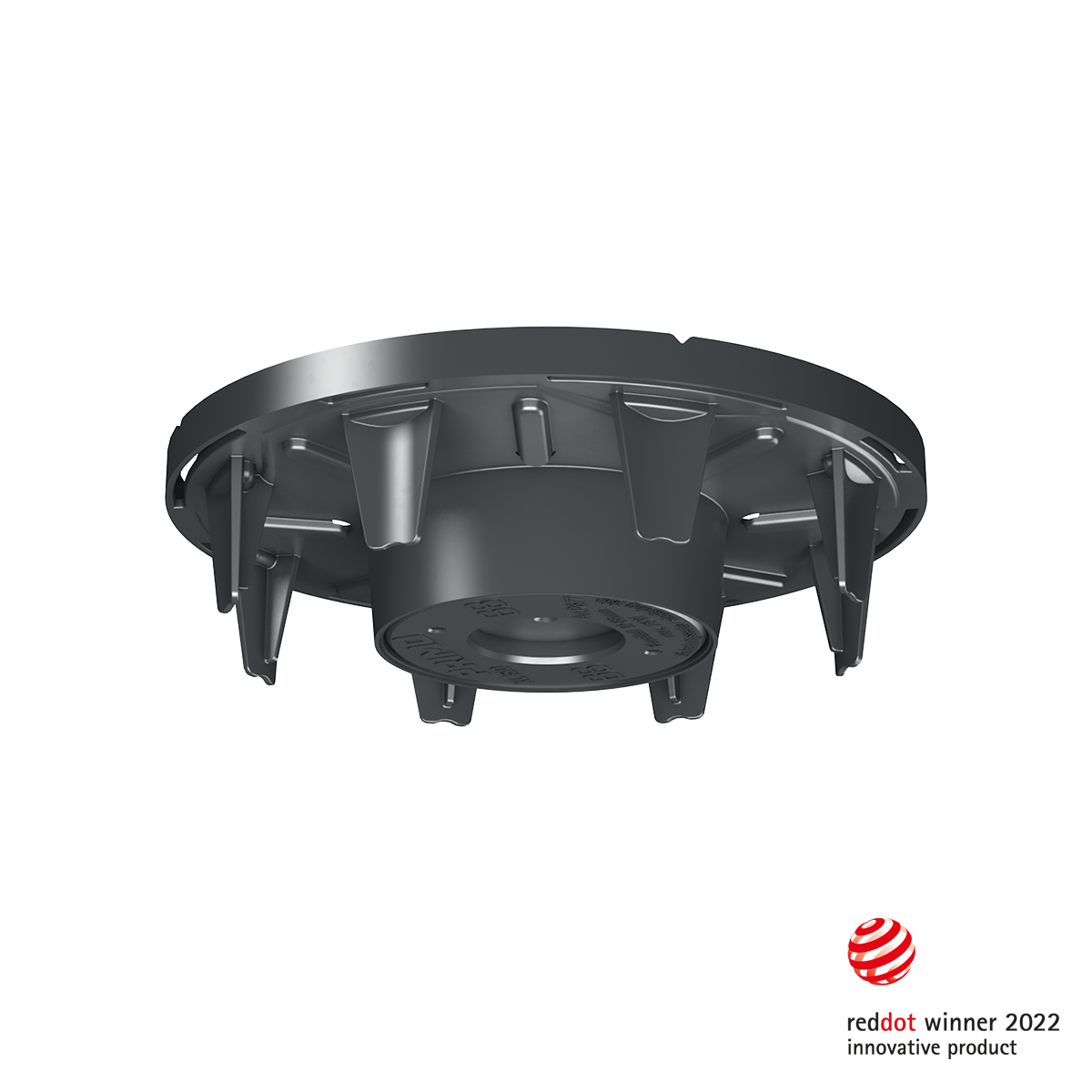

XL 150 Frontteil


- Für Ortbeton
- Einbauöffnungen von 68 mm bis 100 mm erhältlich
- Auch quadratische Einbauöffnungen 68 / 75 mm erhältlich
- Positionsgenaues Ausrichten durch integrierte Markierungen
- Integrierte Nagelfixierung für einfache Montage
- Einfaches Öffnen durch Hammerschlag
Frontteil XL 150 Frontteil für Betoneinbaugehäuse mit Einbauöffnung, ideal für Sichtbeton
Das XL 150 Einbaugehäuse wird zum Einbau von LED, Niedervolt-Halogen, Energiesparleuchtmitteln, Halogen-Metalldampflampen sowie Kompakt-Leuchtstofflampen genutzt. Die Öffnung wird nach dem Betongießen mit dem Hammer geöffnet. Um für unterschiedliche Lampentypen bzw. Lampensockel individuelle Bohrlochöffnungen zu ermöglichen, ist für das Einbaugehäuse ein Frontteil mit Mineralfaserplatte erhältlich. Nach dem Betongießen kann die Fluchtlinie durch gezielte Bohrungen perfekt eingehalten werden.
Deckenmontage: Frontteil auf die Schalung nageln.
Einbaugehäuse aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.
Membraneinführungen mit einem Cuttermesser öffnen.
Kabel und (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.
Kabel und Leitungen können schon vor der Betonage eingezogen werden.
Wandmontage: Frontteil auf die Schalung nageln.
Einbaugehäuse aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.
Membraneinführungen mit einem Cuttermesser öffnen. Kabel und (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.
Die Lüftungsschlitze im Frontteil verhindern Lutfeinschlüsse und Nesterbildung bei der Betonage.
Das Frontteil mit einen Hammerschlag öffnen.
Beliebige Einbaugeräte wie z.B. Leuchten oder Lautsprecher installieren.
