XL 150 Einbaugehäuse


 Vorteile
 Für Ortbeton und Werksfertigung
Werkzeuglose Kombi-Einführung M9 - M40
Absolut betondicht durch Membrantechnologie
Sichere Zugentlastung durch Rohrgrip
Keine Nacharbeiten - kein Rohrabschnitt
Kabel und Leitungen vor Betonage in Gehäuse einziehbar
Trittfestigkeit durch stabile Bauform
Zusätzlicher Anschlussraum für elektronische Bauteile
VPE: 10 Stück

 Artikel Infos
 Artikel:
 XL 150 Einbaugehäuse
  Art.-Nr.:
  P870
  EAN-Nr.:
  4260182065044
   1.179,14 €  pro 100 Stück (zzgl. MwSt.)



Schließen

XL 150 EINBAUGEHÄUSE - EIN BETONDICHTES EINBAUGEHÄUSE FÜR ORTBETON UND WERKSFERTIGUNG

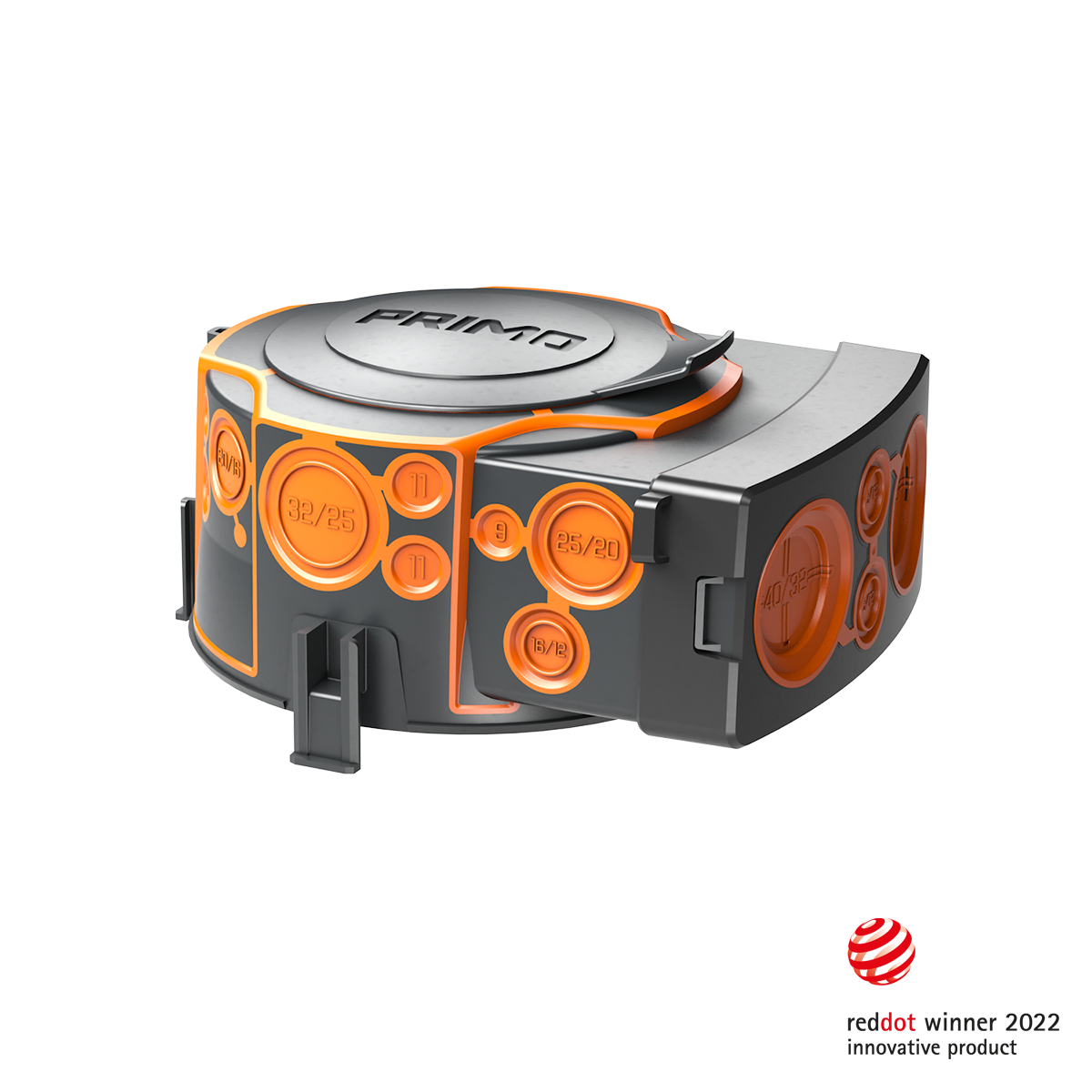

Mit dem XL 150 Einbaugehäuse können Leuchten, Lautsprecher sowie weitere Einbaugeräte schnell und einfach montiert werden. Das absolut betondichte Gehäuse bietet mit einem Durchmesser von 160 mm Platz für bis zu 25 Leitungen und Rohre von M9 bis M40. Darunter befinden sich 14 Kombi-Einführungen für maximale Flexibilität. Die Membrantechnik ermöglicht eine werkzeuglose Einführung und dank dem integrierten Rohrgrip sind die Rohre sicher zugentlastet. Durch den Rohrstopper entfällt das nachträgliche Abschneiden der Rohre im Gehäuse, wodurch zeitaufwändige Nacharbeiten der Vergangenheit angehören. Der abnehmbare Deckel ermöglicht das Einziehen der Kabel und Leitungen in das Gehäuse bereits vor der Betonage. Der integrierte Anschlussraum eignet sich z.B. für elektronische Bauteile. Aufsteckbare Flügel zur Befestigung an der Stahlarmierung sowie ein Universaltrafotunnel für zusätzlichen Anschlussraum sind separat erhältlich.

Montage, Anwendungsmöglichkeiten

Variante 1: Frontteil auf Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.

Gehäuse auf Frontteil aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.

Membraneinführung mit einem Cuttermesser öffnen.

Kabel oder (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.

Kabel und Leitungen können schon vor der Betonage eingezogen werden.

Variante 2: Aufsteckbare Flügel auf Gehäuse stecken und mit Draht an der Stahlarmierung befestigen.

Membrane mit einem Cuttermesser öffnen und Kabel oder (starre) Rohre von M9 - M40 einführen.

Flexible Flügel passen sich der jeweiligen Betondeckung zwischen 20 und 60 mm an.

Die Lüftungsschlitze im Frontteil verhindern Lufteinschlüsse und Nesterbildung bei der Betonage.

Nach dem Entschalen das Frontteil mit einem Hammerschlag öffnen.

Beliebige Einbaugeräte wie z.B. Leuchten oder Lautsprecher installieren.

Schließen

Technische Daten

Länge exkl. Trafotunnel: 208 mm
Länge inkl. Trafotunnel: 334 mm
Tiefe inkl. Frontteil: 120 mm
Einbaudurchmesser Leuchte/Lautsprecher: 0 - 140 mm
Max. Einbautiefe Leuchte/Lautsprecher: 108 mm
Gehäusedurchmesser Ø: 157 mm
Farbe: anthrazit-orange
Anzahl Kabel-/Rohreinführungen:
4 x M9
5 x M11
2 x M14
Anzahl Kombi-Einführungen:
2x M12/M16
4x M16/M20
2x M20/M25
2xM25/M32
2xM12/M16
(nur mit kurzem Trafotunnel)
2xM32/M40
(nur mit kurzem Trafotunnel)
Einführungen insgesamt: 25 Einführungen
Lampenleistung LED max.: 20 Watt
Lampenleistung NV/HV/TC max.: 50 Watt
VPE: 10 Stück
