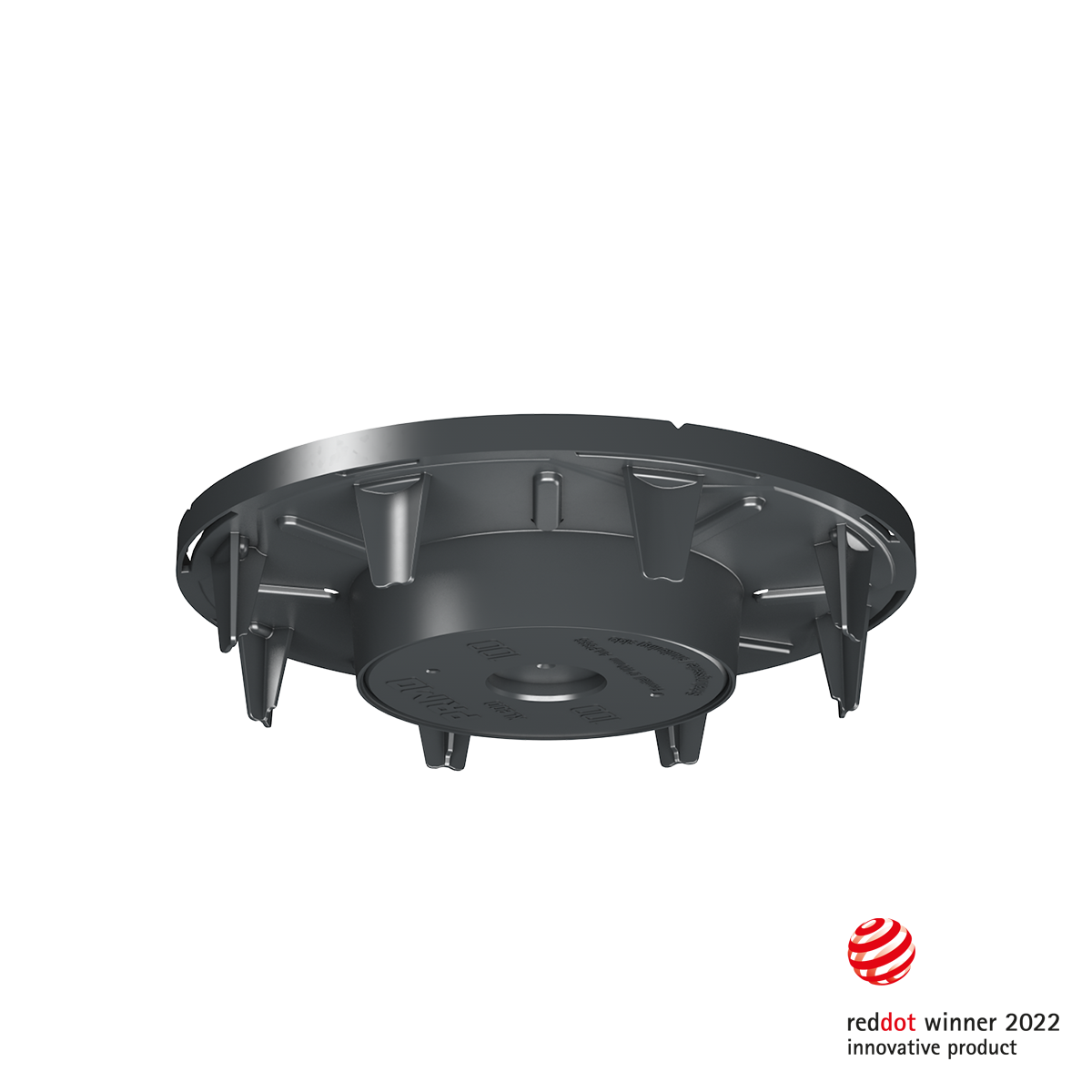

XL 200 Frontteil


- Für Ortbeton
- Einbauöffnungen von 100 mm bis 180 mm erhältlich
- Positionsgenaues Ausrichten durch integrierte Markierungen
- Integrierte Nagelfixierung für einfache Montage
- Einfaches Öffnen durch Hammerschlag
Frontteil XL 200 Frontteil für Betoneinbaugehäuse mit Einbauöffnung, ideal für Sichtbeton
Das XL 200 Einbaugehäuse wird zum Einbau von LED, Niedervolt-Halogen, Energiesparleuchtmitteln, Halogen-Metalldampflampen sowie Kompakt-Leuchtstofflampen genutzt. Die Öffnung wird nach dem Betongießen mit dem Hammer geöffnet. Um für unterschiedliche Lampentypen bzw. Lampensockel individuelle Bohrlochöffnungen zu ermöglichen, ist für das Einbaugehäuse ein Frontteil mit Mineralfaserplatte erhältlich. Nach dem Betongießen kann die Fluchtlinie durch gezielte Bohrungen perfekt eingehalten werden.
Deckenmontage: Frontteil auf die Schalung nageln.
Einbaugehäuse aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.
Membraneinführungen mit einem Cuttermesser öffnen.
Kabel und (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.
Kabel und Leitungen können schon vor der Betonage eingezogen werden.
Wandmontage: Frontteil auf die Schalung nageln.
Einbaugehäuse aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.
Membraneinführungen mit einem Cuttermesser öffnen. Kabel und (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.
Die Lüftungsschlitze im Frontteil verhindern Lutfeinschlüsse und Nesterbildung bei der Betonage.
Das Frontteil mit einem Hammerschlag öffnen.
Beliebige Einbaugeräte wie z.B. Leuchten oder Lautsprecher installieren.
- P888_XL200 Frontteil - 125mm_Datenblatt DE EN
- P889_XL200 Frontteil - 145mm_Datenblatt DE EN
- P890_XL200 Frontteil - 160mm_Datenblatt DE EN
- P891_XL200 Frontteil - 180mm_Datenblatt DE EN
- P892_XL200 Frontteil - 165mm_Datenblatt DE EN
- P886_XL200 Frontteil - 100mm_Datenblatt DE EN
- P887_XL200 Frontteil - 110mm_Datenblatt DE EN
- P886-XL 200 Frontteil - 100mm Ausschreibungstext
- P887-XL 200 Frontteil - 110mm Ausschreibungstext
- P888-XL 200 Frontteil - 125mm Ausschreibungstext
- P889-XL 200 Frontteil - 145mm Ausschreibungstext
- P890-XL 200 Frontteil - 160mm Ausschreibungstext
- P891-XL 200 Frontteil - 180mm Ausschreibungstext
- P892-XL 200 Frontteil - 165mm Ausschreibungstext

- Normabstand 15cm zu Türschalung
- Zur Befestigung an der Stahlarmierung
- Kein Gegenlager oder Stützelement notwendig
- Betonüberdeckung von 20 - 60mm

- Für Ortbeton und Werksfertigung
- Werkzeuglose Kombi-Einführung M9 - M40
- Absolut betondicht durch Membrantechnologie
- Sichere Zugentlastung durch Rohrgrip
- Keine Nacharbeiten - kein Rohrabschnitt
- Kabel und Leitungen vor Betonage in Gehäuse einziehbar
- Trittfestigkeit durch stabile Bauform
- Zusätzlicher Anschlussraum für elektronische Bauteile

- Zusätzlicher Anschlussraum für Installationen
- Für alle Primo Einbaugehäuse der XL-Serie

- Zusätzlicher Anschlussraumn
- Durch Stecksystem beliebig erweiterbar
- Feste Verbindung
