XL 200 Einbaugehäuse
- Für Ortbeton und Werksfertigung
- Werkzeuglose Kombi-Einführung M9 - M40
- Absolut betondicht durch Membrantechnologie
- Sichere Zugentlastung durch Rohrgrip
- Keine Nacharbeiten - kein Rohrabschnitt
- Kabel und Leitungen vor Betonage in Gehäuse einziehbar
- Trittfestigkeit durch stabile Bauform
- Zusätzlicher Anschlussraum für elektronische Bauteile

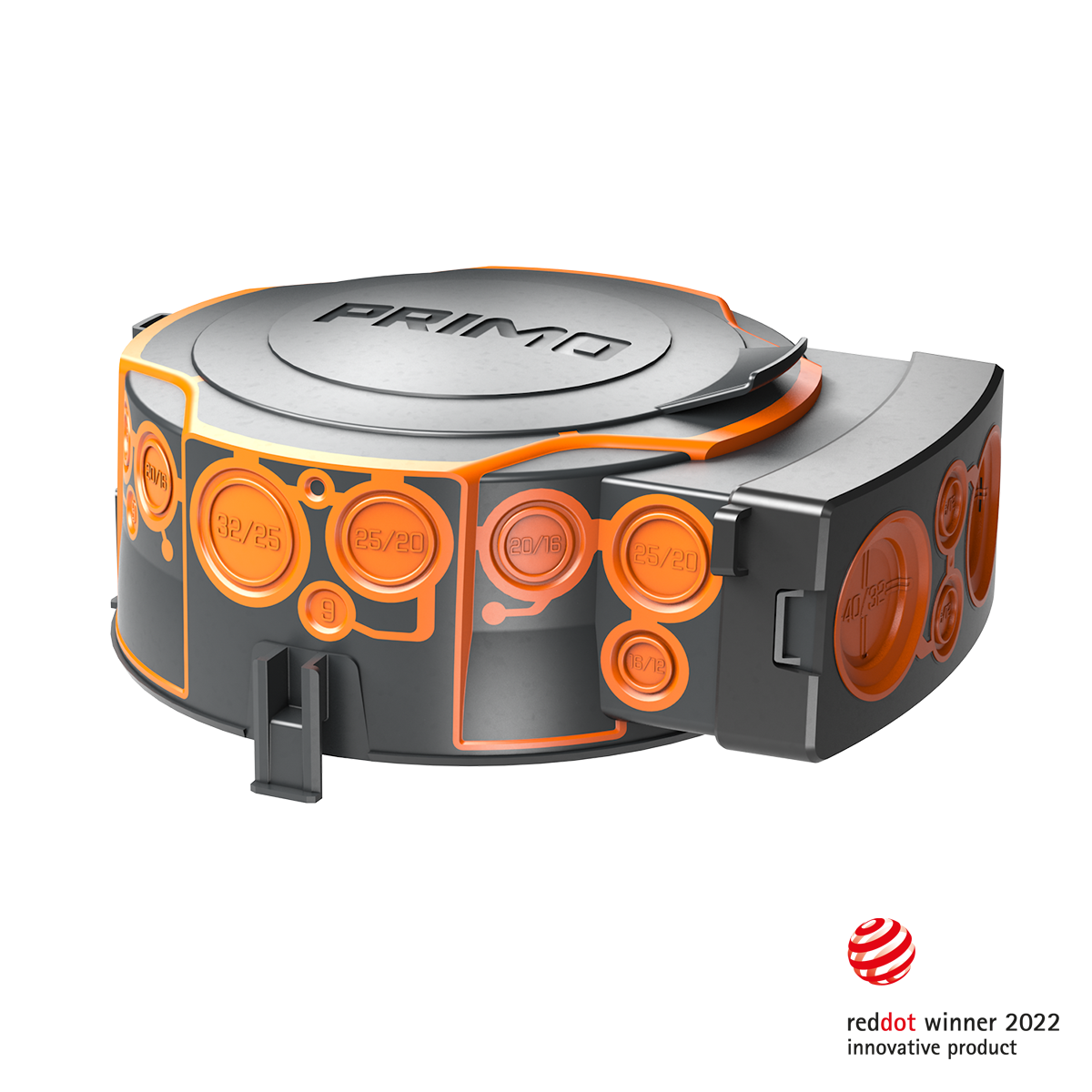

XL 200 EINBAUGEHÄUSE - EIN BETONDICHTES EINBAUGEHÄUSE FÜR ORTBETON UND WERKSFERTIGUNG
Mit dem XL 200 Einbaugehäuse können Leuchten, Lautsprecher sowie weitere Einbaugeräte schnell und einfach montiert werden. Das absolut betondichte Gehäuse bietet mit einem Durchmesser von 200 mm Platz für bis zu 25 Leitungen und Rohre von M9 bis M40. Darunter befinden sich 14 Kombi-Einführungen für maximale Flexibilität. Die Membrantechnik ermöglicht eine werkzeuglose Einführung und dank dem integrierten Rohrgrip sind die Rohre sicher zugentlastet. Durch den Rohrstopper entfällt das nachträgliche Abschneiden der Rohre im Gehäuse, wodurch zeitaufwändige Nacharbeiten der Vergangenheit angehören. Der abnehmbare Deckel ermöglicht das Einziehen der Kabel und Leitungen in das Gehäuse bereits vor der Betonage. Der integrierte Anschlussraum eignet sich z.B. für elektronische Bauteile. Aufsteckbare Flügel zur Befestigung an der Stahlarmierung sowie ein Universaltrafotunnel für zusätzlichen Anschlussraum sind separat erhältlich.
Variante 1: Frontteil auf Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.
Gehäuse auf Frontteil aufsetzen. Zum Ausrichten kann es um 360° gedreht werden.
Membraneinführung mit einem Cuttermesser öffnen.
Kabel oder (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Einführung.
Kabel und Leitungen können schon vor der Betonage eingezogen werden.
Variante 2: Aufsteckbare Flügel auf Gehäuse stecken und mit Draht an der Stahlarmierung befestigen.
Membrane mit einem Cuttermesser einschneiden und Kabel oder (starre) Rohre von M9 - M40 einführen.
Flexible Flügel passen sich der jeweiligen Betondeckung zwischen 20 und 60 mm an.
Die Lüftungsschlitze im Frontteil verhindern Lufteinschlüsse und Nesterbildung.
Nach dem Entschalen das Frontteil mit einem Hammerschlag öffnen.
Beliebige Einbaugeräte wie z.B. Leuchten oder Lautsprecher installieren.
- Normabstand 15cm zu Türschalung
- Zur Befestigung an der Stahlarmierung
- Kein Gegenlager oder Stützelement notwendig
- Betonüberdeckung von 20 - 60mm
- Zusätzlicher Anschlussraum für Installationen
- Für alle Primo Einbaugehäuse der XL-Serie
- Für Ortbeton und Werksfertigung
- Positionsgenaues Ausrichten durch integrierte Markierungen
- Integrierte Nagelfixierung für einfache Montage
- Für individuelle Ausschnitte
- Für Werksfertigung
- Positionsgenaues Ausrichten durch integrierte Markierungen
- Integrierte Nagelfixierung für einfache Montage
- Für individuelle Ausschnitte
- Für die Ausschnitte wird die Verwendung einer Hartmetall-Lochsäge empfohlen
- Für Ortbeton
- Einbauöffnungen von 100 mm bis 180 mm erhältlich
- Positionsgenaues Ausrichten durch integrierte Markierungen
- Integrierte Nagelfixierung für einfache Montage
- Einfaches Öffnen durch Hammerschlag
- Zusätzlicher Anschlussraumn
- Durch Stecksystem beliebig erweiterbar
- Feste Verbindung
