XL 250 Einbaugehäuse


 Vorteile
 Für Ortbeton und Werksfertigung
Werkzeuglose Kombieinführung M9 - M40
Absolut betondicht durch Membrantechnologie
Sichere Zugentlastung durch Rohrgrip
Keine Nacharbeiten - kein Rohrabschnitt
Kabel und Leitungen vor Betonage in Gehäuse einziehbar
Trittfestigkeit durch stabile Bauform
Zusätzlicher Anschlussraum für elektronische Bauteile
VPE: 10 Stück

 Artikel Infos
 Artikel:
 XL 250 Einbaugehäuse
  Art.-Nr.:
  P872
  EAN-Nr.:
  4260182064115
   6.602,15 €  pro 100 Stück (zzgl. MwSt.)



Schließen

XL 250 EINBAUGEHÄUSE - EIN BETONDICHTES EINBAUGEHÄUSE FÜR ORTBETON UND WERKSFERTIGUNG

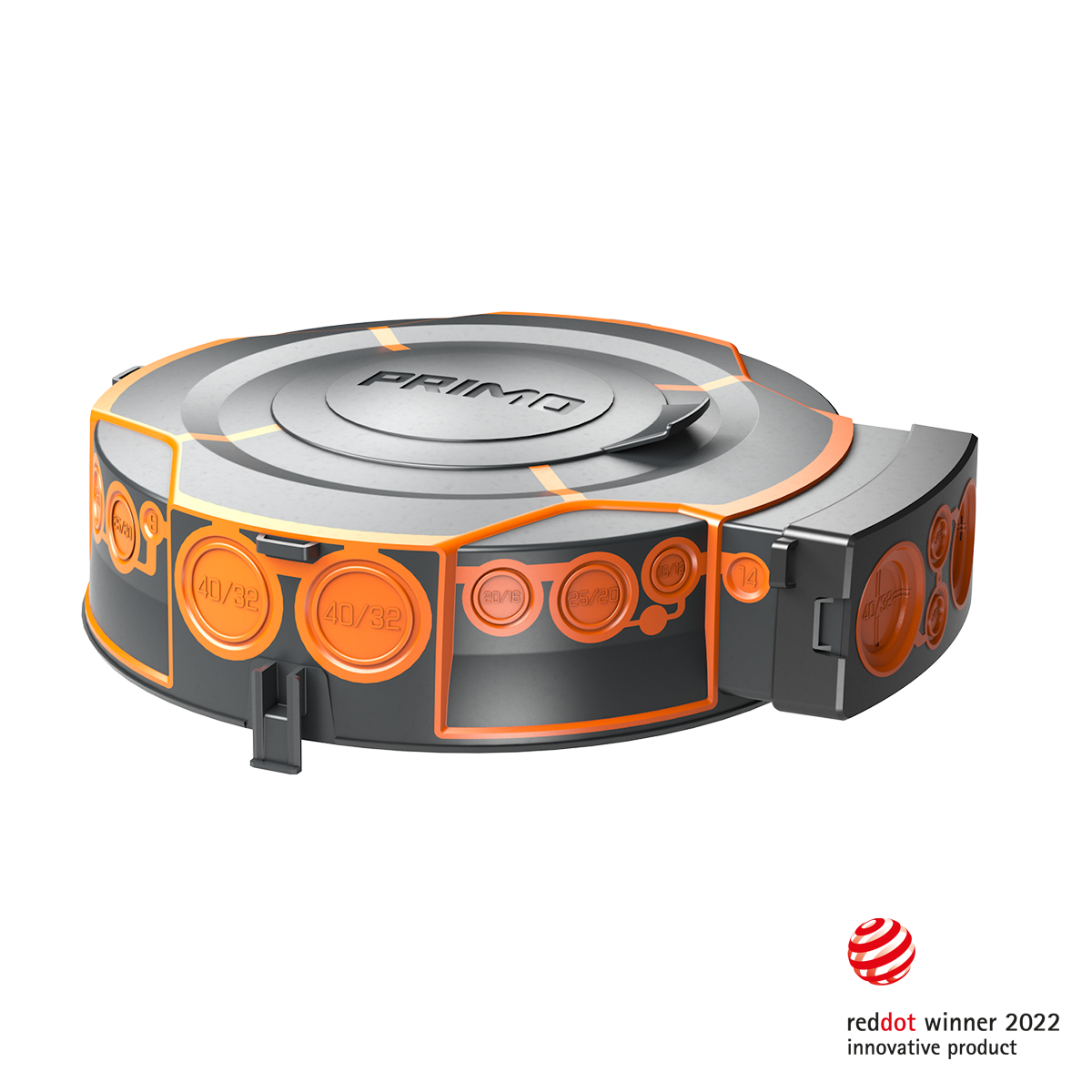

Mit dem XL 250 Einbaugehäuse können Leuchten, Lautsprecher sowie weitere Einbaugeräte schnell und einfach montiert werden. Das absolut betondichte Gehäuse bietet mit einem Durchmesser von 300 mm Platz für bis zu 26 Leitungen und Rohre von M9 bis M40. Darunter befinden sich 14 Kombieinführungen für maximale Flexibilität. Die Membrantechnik ermöglicht eine werkzeuglose Einführung und dank dem integrierten Rohrgrip sind die Rohre sicher zugentlastet. Durch den Rohrstopper entfällt das nachträgliche Abschneiden der Rohre im Gehäuse, wodurch zeitaufwändige Nacharbeiten der Vergangengenheit angehören. Der abnehmbare Deckel ermöglicht das Einziehen der Kabel und Leitungen in das Gehäuse bereits vor der Betonage. Der integrierte Anschlussraum eignet sich z.B. für elektronische Bauteile. Aufsteckbare Flügel zur Befestigung an der Stahlarmierung sowie ein Universaltrafotunnel für zusätzlichen Anschlussraum sind separat erhältlich.

Montage, Anwendungsmöglichkeiten

Vorschau: Deckenmontage: Universalfrontteil auf die Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.

Deckenmontage: Universalfrontteil auf die Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.

Einbaugehäuse auf das Frontteil aufstecken. Zum Ausrichten kann es um 360° gedreht werden.

Membraneinführungen mit einem Cuttermesser öffnen.

Kabel oder (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Installation.

Kabel und Leitungen können schon vor der Betonage eingezogen werden.

Vorschau: Wandmontage: Universalfrontteil auf die Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.

Wandmontage: Universalfrontteil auf die Schalung nageln. Die integrierte Nagelfixierung im Frontteil ermöglicht eine einfache Montage.

Einbaugehäuse auf das Frontteil aufstecken. Zum Ausrichten kann es um 360° gedreht werden.

Vorschau: Membraneinführungen mit einem Cuttermesser öffnen. Kabel oder (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Installation.

Membraneinführungen mit einem Cuttermesser öffnen. Kabel oder (starre) Rohre M9 - M40 einführen. Die Membrantechnik gewährt eine absolut betondichte Installation.

Gewünschte Installationsöffnung ausschneiden.

Es können individuelle Lautsprecher oder...

...Leuchten installiert werden.

Schließen

Technische Daten

Länge exkl. Trafotunnel: 351 mm
Länge inkl. Trafotunnel: 477 mm
Tiefe inkl. Frontteil: 138 mm
Einbaudurchmesser Leuchte/Lautsprecher: 0 - 285 mm
Max. Einbautiefe Leuchte/Lautsprecher: 111 mm
Gehäusedurchmesser Ø: 300 mm
Farbe: anthrazit-orange
Anzahl Kabel-/Rohreinführungen:
4 x M9
2 x M14
Anzahl Kombi-Einführungen:
2 x M12 / M16
2 x M16 / M20
6 x M20 / M25
2 x M25 / M32
4 x M32 / M40
2 x M12 / M16 (nur in kurzem Trafontunnel)
2 x M32 / M40 (nur in kurzem Trafontunnel)
Einführungen insgesamt: 26 Einführungen
Lampenleistung LED max.: 45 Watt
Lampenleistung NV/HV/TC max.: 100 Watt
VPE: 10 Stück
